Válvula de fechamento para manômetro 910.11 - WIKA

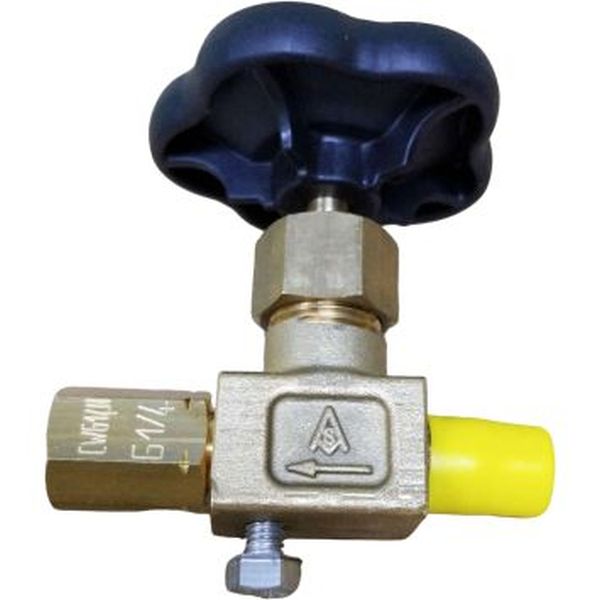

Válvula de bloqueio para regular ou estrangular, para instrumentos de medição da pressão com meios líquidos, gasosos ou vapor.

Versão em aço inoxidável para meios agressivos e também para ambientes agressivos.

Indústria de processo: fabricação de máquinas, desenvolvimento de plantas, química e petroquímica, usinas, mineração, on- e offshore, tecnologia ambiental.

Características especiais da válvula de pressão:

♦ Válvula de bloqueio sem conexão de teste conforme DIN 16270 (com rosca para purgar)

♦ Válvula de bloqueio com conexão de teste conforme DIN 16271 (com rosca para purgar)

♦ Válvula de bloqueio com isolamento separado, conexão de teste conforme DIN 16272

♦ Pressões nominais até 400 bar

Descrição da válvula de pressão:

Versão tipo A da válvula de pressão é fornecido com união LH/ RH, e tipo B com haste para montagem com abraçadeira, com niple e porca união. A válvula de bloqueio com conexão de teste é destinadas para conexão simultânea de instrumentos de medição da pressão e manômetros de teste ao tubo sob pressão.

Com a válvula de pressão conforme DIN 16271, o pivô de teste é vedado de um anel de vedação tipo lente e uma tampa rosqueada ao topo; com válvulas conforme DIN 16272, o pivô de teste é isolado separadamente de uma válvula adicional de retenção. A válvula de pressão é livre de silicone.

Baixar o Arquivo em PDF
