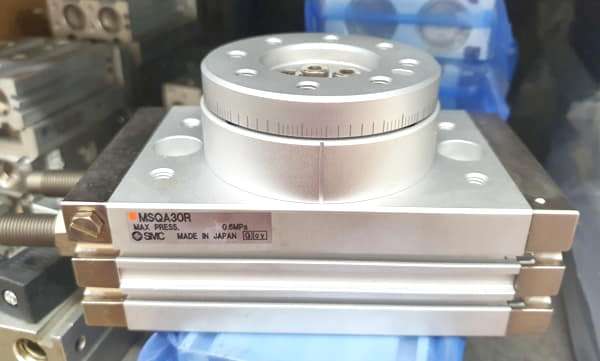

Mesa rotativa tipo pinhão-cremalheira MSQA30R - SMC

Série MSQ, alta precisão, tamanho 30, fluido ar comprimido, amortecimento hidráulico interno

Série MSQ

Cilindro rotativo tipo dupla cremalheira e mesa rotativa integrada num só corpo. Mesa rotativa graduada para facilitar a leitura e posicionamento do ângulo de rotação.

Regulagem do ângulo de rotação através de parafusos ou amortecedores hidráulicos (0-190^o).

Orifícios de centralização e vários orifícios de montagem.

Orifício passante centrado no conjunto para a passagem de cabos elétricos.

Sensor alojado no corpo sem ultrapassar os contornos do corpo do cilindro.

Tipo alta precisão (A)

Tamanho: 30

Fluido: ar comprimido (sem lubrificação)

Pressão máxima de operação: 1MPa

Temperatura ambiente e do fluido: -10^oC a 60^oC (sem congelar)

Amortecimento: com amortecimento hidráulico interno (R)

MSQA30R
